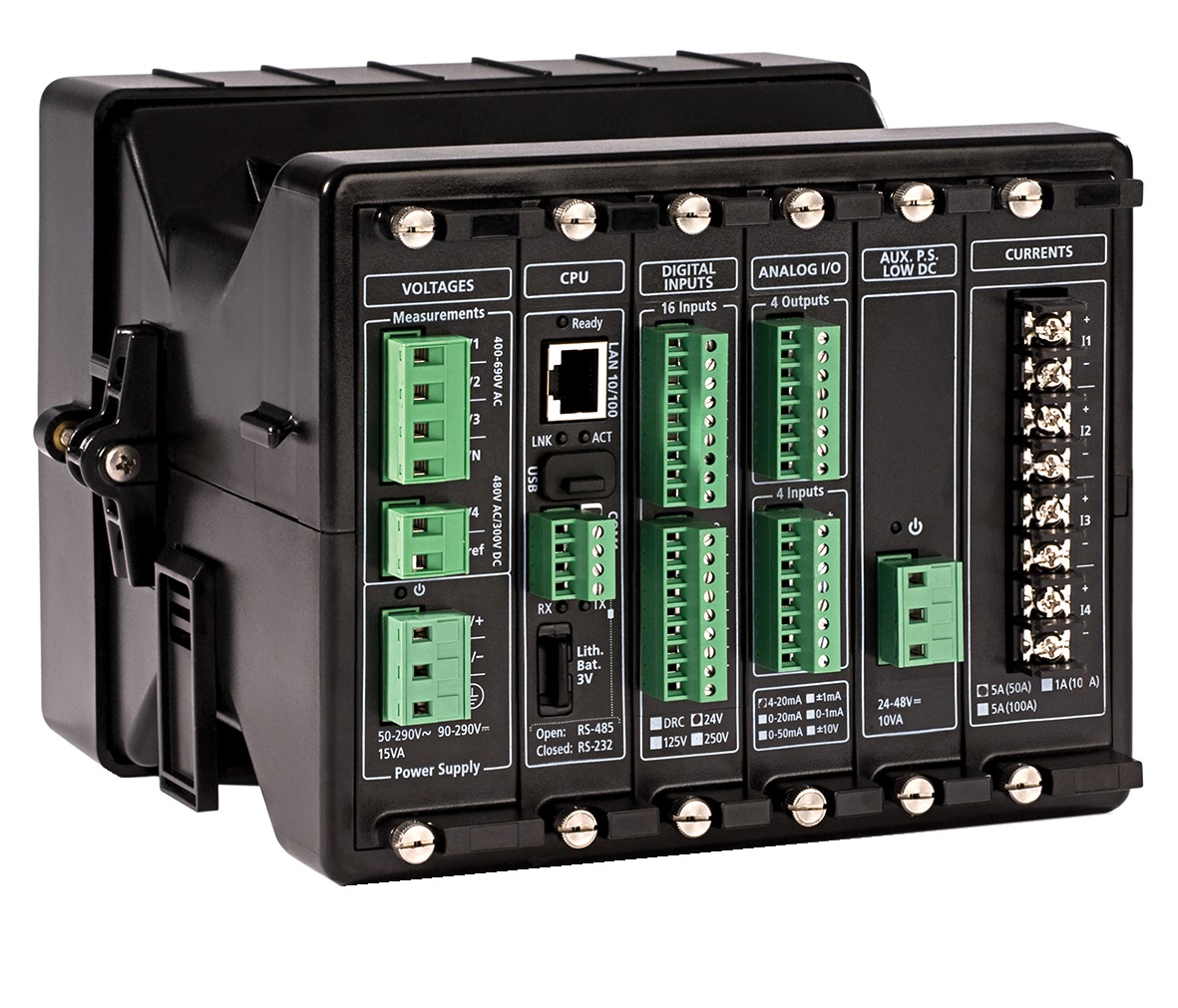

Контролер приєднання SATEC PM180
SATEC РМ180 це багатофункціональний IED контролер з підтримкою IEC 61850, що виконує функції повного аналізу якості електроенергії відповідно до ДСТУ EN 50160:2014, вимірів параметрів мережі, реєстрації аварійних подій, автоматизації в енергетиці і низку інших додаткових опцій.
Конструкція РМ180 дозволяє встановлювати прилад на DIN рейку або в круглий виріз 92 × 92 мм. В процесі експлуатації, прилад можливо оснащувати додатковими модулями розширення функціоналу.
При відхиленні показників якості електроенергії на місці експлуатації від встановлених норм в Україні, модель РМ180 здійснює запис осциллограмм. Всі події визначаються автоматично і записуються в спеціальний журнал, що дозволяє отримати відображення стану якості електроенергії на об’єкті.
РМ180 може бути використаний як :
- Контролер АСУ ТП.
- Аналізатор якості електроенергії класу А згідно IEC-61000-4-30.
- Реєстратор аварійних подій.
- Реєстратор імпульсних перенапруг до 2 кВ.
- Пристрій для визначення місця пошкодження високовольтних ЛЕП.
- Пристрій для діагностики електроустановок в режимі реального часу або за періоди.
- Інструмент для аналізу режимів роботи електродвигунів з можливістю осцилографування.
- Пристрій вимірювання комплексної амплітуди – PMU.
Модель PM180 має ряд переваг порівняно з PM175:
- Збільшений об’єм пам’яті (в 250 раз більше ніж в PM175).
- Осцилографування – вибірки у розрізі 256/1024 точок за період.
- Контроль індивідуальних гармонік (до 63-ї).
- В базовій версії має порт Ethernet.
- Наявність USB порту, що полегшує налаштування і роботу з PM180.
В базовій комплектації прилад PM180 оснащений портами Ethernet (10 / 100Base T), RS-232/485 USB c протоколами Modbus (RTU, TCP), ASCII, IEC 60870-5-101 / 104 або DNP3.
Завантажити інформацію
Можливості при вимірах:
- Виміри напруг, струмів, частоти, потужностей, cos та їх інтегральних значень, несиметрії струмів та напруг, струму нейтралі.
- Діапазон струмів 0.1-200%.
- Виміри діючих значень (True RMS).
- Журнал подій, журнал для запису даних.
- Присвоєння міток часу.
Облік електроенергії:
- Багатотарифна система обліку електроенергії, клас точності 0.2S МЕК 62053-22: 2003.
- Запис та зберігання графіків навантаження в незалежній пам’яті.
- Оптопорт (опція).
- Незалежний годинник та календар.
- Парольний захист.
- Резервне джерело живлення (опція).
Аналіз якості електроенергії:
- Сертифікований в Україні, як прилад класу “А”, згідно IEC-61000-4-30.
- Індивідуальні гармоніки (до 63-ї) та кути.
- Коефіцієнти спотворення синусоїдальності струму та напруги.
- Несиметрія струмів та напруг; струм нейтралі.
- Реєстрація максимальних / мінімальних значень з міткою часу.
- Журнал подій ПЯЕ, і перегляд осцилограм в реальному часу.
- Формування звітів українською мовою, згідно ДСТУ EN 50160: 2014.
- Профіль IEC-61000-4-30, запис 1345 параметрів 10-хв RMS.
Можливості контролеру:
- 64 керуючих тригера, програмовані уставки.
- 3 слоти для встановлення додаткових модулів.
- Можливість встановлення до 24 запрограмованих реле.
- Пам’ять 256 Мб.
- До 48 дискретних входів, час сканування 1 мс.
- Налаштування логічних зв’язків поміж уставок.
- Оперативне блокування.
- 12 аналогових входів/виходів.
Джерело живлення:
- Вхід 50-290 В змінного напруги (AC) 50/60 Гц, 90-290 В постійної напруги (DC), споживання джерела живлення 10 Вт.
- Опційно 12-24 В DC, 20 Вт.
Комунікація:
- У базовій конфігурації RS-232/485, Ethernet (10/100Base T), USB.
- Протоколи: Modbus (RTU, TCP), ASCII, IEC 60870-5-101 / 104 або DNP 3.0, підтримка IEC 61850 (опція).
Додаткові модулі:
- PMU – векторні виміри з реєстратором перехідних процесів.
- DFR – реєстратор аварійних подій.
- TRM – реєстратор локальних перевантажень.
- DI16 – Модулі дискретні введення входи (максимум до 48 входів)
- RLY8 – Модулі встановлення додаткові релейні виходи
- 8DIOR – Комбіновані модулі дискретних вхідних та вихідних сигналів
- TXFX – Розширення комунікації
- 4AIO – аналогові входи/виходи
- B21DC – резервне джерело живлення
Заповнити специфікацію замовлення
