Контроллер присоединения SATEC PM180
SATEC РМ180 это многофункциональный IED контроллер с поддержкой МЭК61850, обеспечивающий функции полного анализа качества электроэнергии согласно ДСТУ EN 50160:2014, измерений параметров сети, регистрации аварийных событий, автоматизации в энергетике и ряда других дополнительных опций.

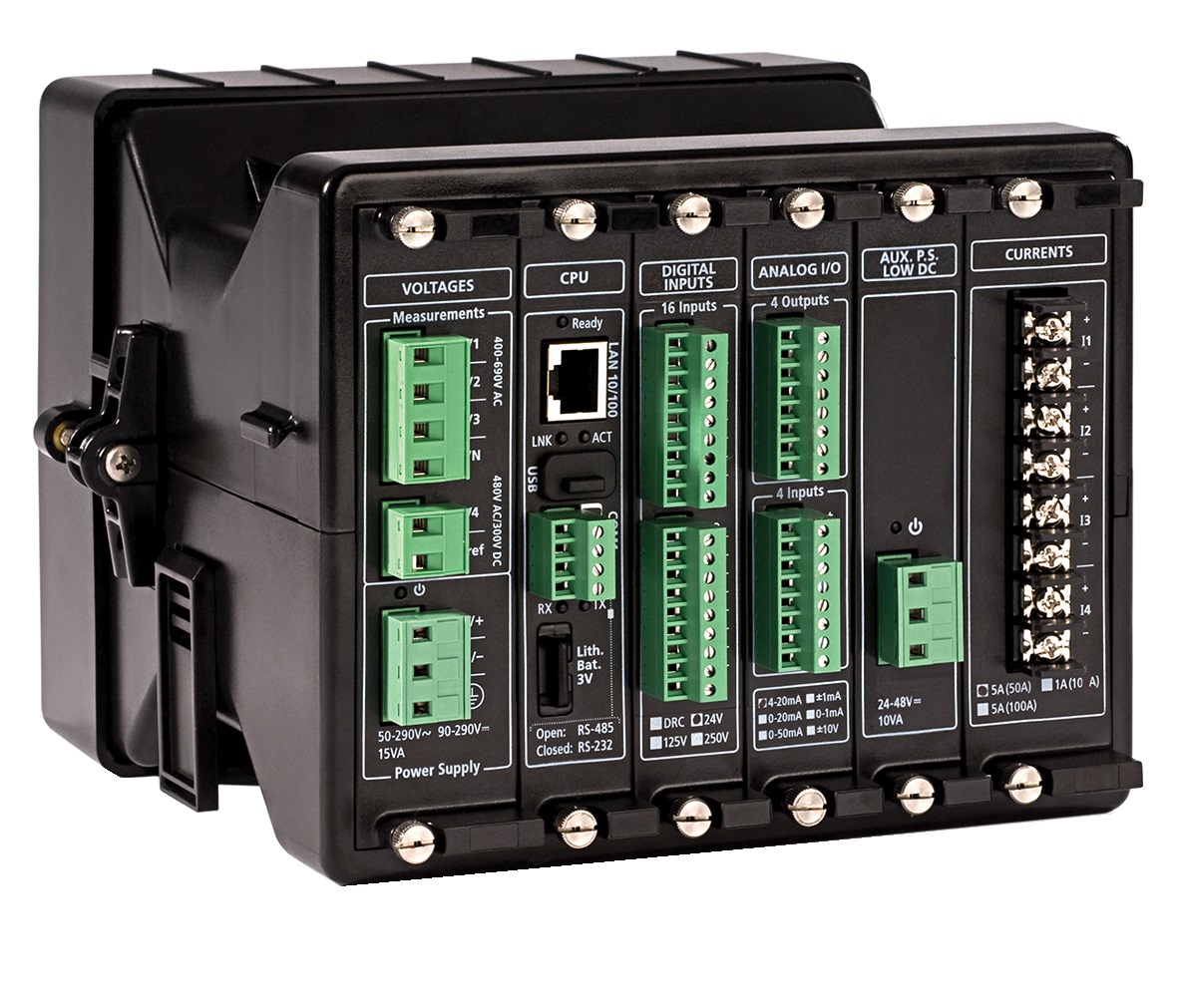

Конструкция РМ180 позволяет устанавливать прибор на рейку DIN или в круглый вырез 92×92 мм. В процессе эксплуатации прибор можно оснащать дополнительными модулями расширения функционала.
При отклонении показателей качества электроэнергии на месте эксплуатации от установленных норм в Украине, модель РМ180 осуществляет запись осциллограмм. Все события определяются автоматически и записываются в специальный журнал, который позволяет получить отображение состояния качества электроэнергии на объекте.
PM180 может быть использован как:
- Контроллер АСУ ТП.
- Анализ качества электроэнергии класса А согласно IEC-61000-4-30.
- Регистратор аварийных событий.
- Регистратор импульсных перенапряжений.
- Прибор для определение места повреждения высоковольтных ЛЭП.
- Прибор для диагностики электроустановок в режиме реального времени или за периоды.
- Анализ режимов работы электродвигателей с возможностью осциллографирования.
- Измерения комплексной амплитуды — PMU.
Модель PM180 имеет ряд преимуществ по сравнению с PM175:
- Увеличенный объем памяти (в 250 раз больше, чем в PM175).
- Осциллографирования — выборки со скоростью от 256 до 1024 срезов за период.
- Контроль индивидуальных гармоник (до 63-й).
- Наличие USB порта, что облегчает настройку и работу с PM180.
В базовой комплектации прибор PM180 оснащен портами Ethernet (10/100Base T), RS-232/485 USB c протоколами Modbus (RTU, TCP), ASCII, МЭК 60870-5-101/104 или DNP3.
Скачать информацию
Возможности при измерениях:
- Измерение напряжений, токов, частоты, мощностей, cos и их интегральных значений, несимметрии токов и напряжений, тока нейтрали.
- Диапазон токов 0.1-200%.
- Измерение действующих значений (True RMS).
- Журнал событий, журнал для записи данных.
- Присвоение меток времени.
Учет электроэнергии:
- Многотарифная система учёта электроэнергии, класс точности 0.2S МЭК 62053-22:2003.
- Запись и хранение графиков нагрузки в энергонезависимой памяти.
- Оптопорт (опция).
- Энергонезависимые часы и календарь.
- Парольная защита.
- Резервный источник питания (опция).
Анализ качества электроэнергии
- Сертифицированный в Украине, как прибор класса «А», согласно МЭК61000-4-30.
- Индивидуальные гармоники (до 63-й) и углы.
- Коэффициенты искажения синусоидальности тока и напряжения.
- Несимметрия токов и напряжений; ток нейтрали.
- Регистрация максимальных/минимальных значений с меткой времени.
- Журнал событий ПКЭ, и просмотр осциллограмм в режиме реального времени.
- Формирование отчетов на украинском языке, согласно ДСТУ EN 50160:2014.
- Профиль МЭК61000-4-30, запись 1345 параметров 10-мин RMS.
Возможности контроллера:
- 64 управляющих триггера, программируемые уставки.
- 3 слота для установки дополнительных модулей.
- Возможность установки до 24 программируемых реле.
- Память 256 мб.
- До 48 дискретных входов, время сканирования 1 мс.
- Настройка логических связей между уставками.
- Оперативные блокировки.
- 12 аналоговых входов/выходов.
Источник питания:
- Вход 50-290 Вольт переменного напряжения (AC) 50/60 Гц, 90-290 В постоянного напряжения (DC), потребление источника питания 10 Вт.
- Опционально 12-24 В DC, 20 Вт.
Коммуникация:
- В базовой конфигурации RS-232/485, Ethernet (10/100Base T), USB.
- Протоколы: Modbus (RTU, TCP), ASCII, МЭК60870-101/104 или DNP 3.0, поддержка МЭК61850 (опция).
Дополнительные модули:
- PMU – векторные измерения с регистратором переходных процессов.
- DFR – регистратор аварийных событий.
- TRM – регистратор локальных перегрузок.
- DI16 – Модули дискретные вводы входы (максимум до 48 входов).
- RLY8 — Модули установки дополнительные релейные выходы.
- 8DIOR – Комбинированные модули дискретных входных и выходных сигналов.
- TXFX — Расширение коммуникации.
- 4AIO — аналоговые входы/выходы.
- B21DC – резервный источник питания.
