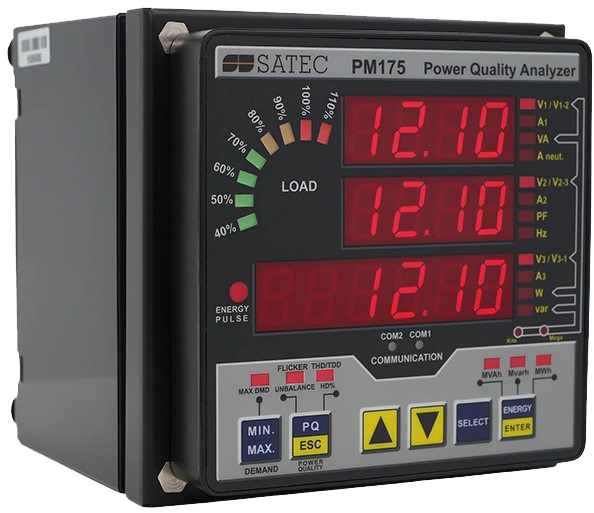

PM175

Точность измерений

• Класс точности 0.2S
• Измерение значений параметров, начиная от 1 периода сетевой частоты.

Анализ качества электроэнергии

• Мониторинг электрической сети, осциллографирование по 6 каналам (3 входа напряжения, 3 входа тока).
• Анализ качества электроэнергии в соответствии со стандартом МЭК61000-4-30, класс S.
• КИС по току и напряжению, индивидуальные гармоники (до 50).
• Установившееся отклонение напряжения в режимах наибольшей, наименьшей и суточной нагрузки
• Искажение синусоидальности кривой напряжения
• Коэффициент n-ой гармонической составляющей напряжения
• Несимметрия напряжений по обратной и нулевой последовательности
• Отклонение частоты
• Размах изменения напряжения и доза фликера
• Провалы напряжения
• Импульсное напряжение и временные перенапряжения

Часы реального времени (RTC)

• Энергонезависимые часы и календарь, погрешность хода 0.5 сек/день.
• Присвоение меток времени
• Синхронизация времени по каналу связи или по дискретному входу

Аварийная сигнализация и управление

• 16 управляющих триггеров, программируемые уставки
• 2 программируемых релейных выхода 3A, 250В
• 2 дискретных входа , 2 аналоговых входа/выхода
• Запись и хранение графиков нагрузки

Изоляция

• Полная гальваническая изоляция цепей токов и напряжений.
• 6 кВ импульс

Коммуникация

• 2 независимых порта связи
• (RS232, RS422, RS485, модем, Ethernet, Profibus DP)
• Протоколы: Modbus RTU, ASCII, DNP 3.0

Датчики напряжений и токов для установки на опорах ЛЭП

• Приборы SATEC серии PM175 в специальной модификации позволяют подключать к прибору специальные измерительные MV-датчики совмещенные с конструкцией опорного изолятора.
• MV-датчики вместе с приборами SATEC позволяют создать компактное, надежное и экономичное решение для повышения надежности и наблюдаемости в распределительных сетях 6/10/35 кВ.

Преимущества MV-датчиков

• Компактность и экономичность
• Высокая надежность
• Монтаж без отключения линии
• Увеличенный срок службы по сравнению с обычными ТТ и ТН
• Отсутствие резонансов напряжений

Задачи системы мониторинга

• Мониторинг всех параметров сети
• Измерение потерь в распределительных сетях
• Регистрация фактов хищения электроэнергии
• Контроль качества электроэнергии
• Баланс энергии
• Обнаружение неисправностей
• Контроль и регулирование уровня напряжения
