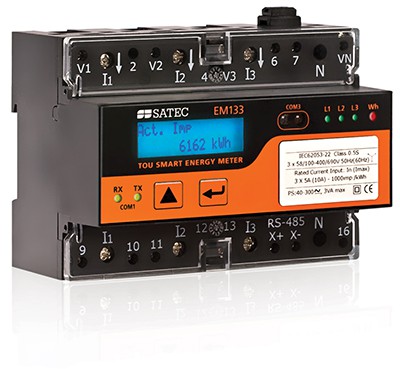

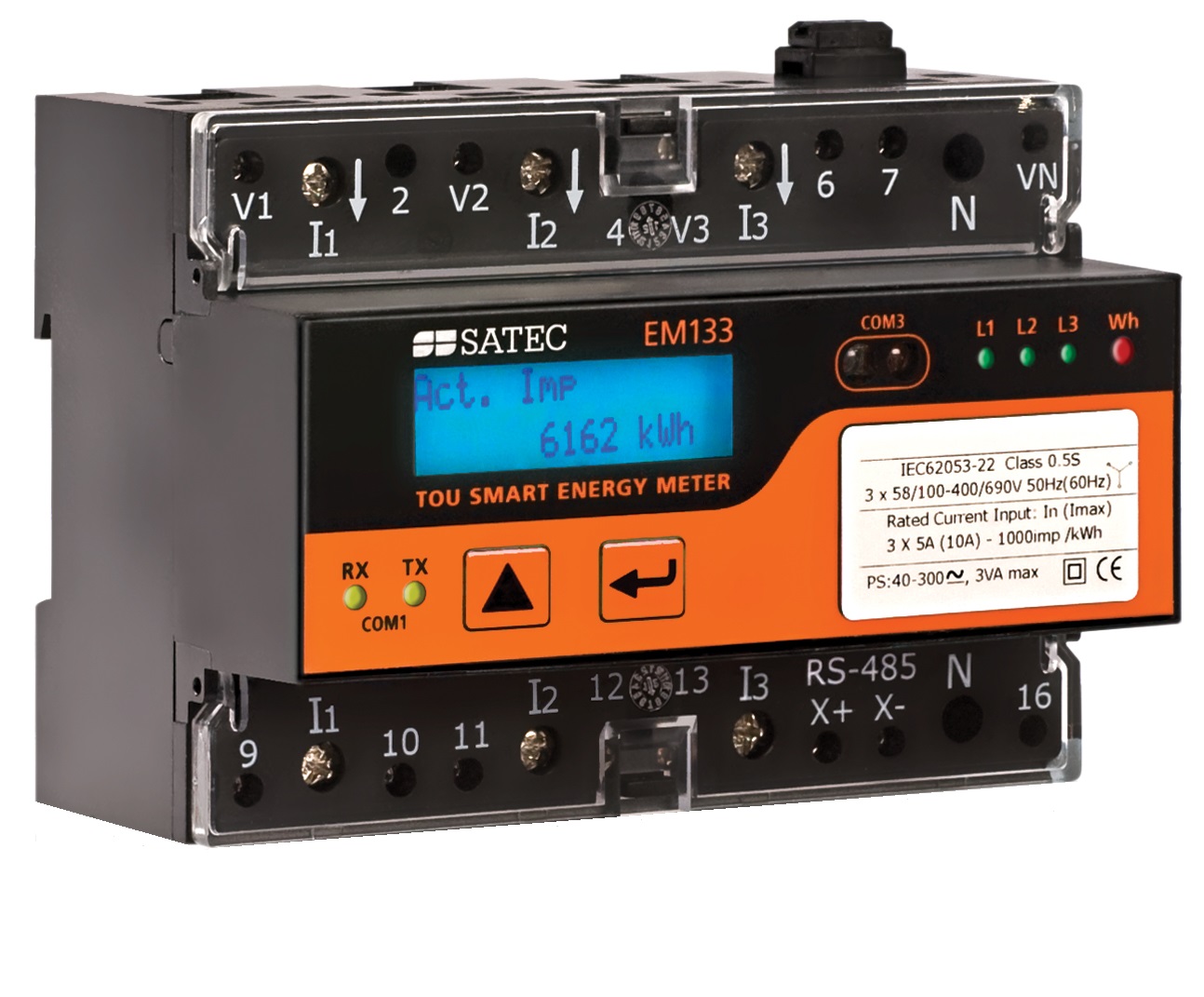

Анализатор качества электроэнергии и многофункциональный счетчик SATEC EM133
SATEC EM133 является компактным трехфазным счетчиком и многофункциональным измерительным прибором предназначенным для установки на DIN-рейку. SATEC EM133 был построен на базе прибора РМ130 PLUS – одного из лидеров рынка среди МИП для систем телемеханики и технического учета. SATEC EM133 производит измерение: напряжений, токов, частоты, мощностей, cosφ, несимметрии токов и напряжений, а также высокоточный многотарифный учет электрической энергии.
Прибор SATEC EM133 предназначен для построения современных систем учета, телемеханики и управления. При разработке SATEC EM133 была поставлена задача спроектировать прибор способный одновременно соответствовать самым жестким стандартам, применяемым к многофункциональным измерительным преобразователям и счетчикам коммерческого учета.
SATEC EM133 выпускается в 4-х различных исполнениях согласно номинальному измеряемому току: 1А, 5А и 100А, а также с внешними высокоточными трансформаторами тока (от 100 до 3000 А).
Прибор имеет широкий выбор коммуникационных протоколов: ModBus RTU, ModBus TCP, МЭК60870-5-101/104, PROFIBUS, DNP 3.0
SATEC EM133 имеет журнал событий, а также журнал для записи данных. Всем измеренным параметрам можно присвоить метку времени.
Уникальной особенностью является возможность прибора отправлять информационные сообщения на сервер, на заранее заданный IP адрес.
Многофункциональный счетчик SATEC EM133 стандартно оснащен двумя независимыми портами связи (RS-485 и опто-порт с протоколом ModBus). В энергонезависимой памяти счетчика могут сохраняться как накопленные значения электроэнергии, так и профили нагрузки с различными интервалами.
Кроме измерения основных параметров сети ЕМ133 также проводит измерения базовых параметров качества электроэнергии включая индивидуальные гармоники по току и напряжению до 40-й. Все это позволяет восстановить форму волны для тока и напряжения для 8 периодов.
Скачать информацию
Многофункциональный измерительный прибор
- Измерение напряжений, токов, частоты, мощностей, cos и их интегральных значений, несимметрии токов и напряжений, тока нейтрали
- Диапазон токов 0.1-200%
- Измерение действующих значений (True RMS)
- Журнал событий, журнал для записи данных
- Присвоение меток времени
Многотарифный учет электроэнергии
- Многотарифная система учета электроэнергии, класс точности 0,5S
- Возможность пломбирования
- Запись и хранение графиков нагрузки в энергонезависимой памяти
- Энергонезависимые часы и календарь
- Парольная защита
Аварийная сигнализация и управление
- 16 программируемых уставок
- 5 программируемых реле (1 базовое + 4 опция)
- 14 дискретных входов (2 базовых + 12 опция)
Источник питания
- Универсальный источник питания ACDC (40-295 В)
- Специальные версии (12/24 В, DC)
Коммуникация:
- Стандартный порт RS-485, дополнительный порт на модуле
- Протоколы: Modbus, DNP 3.0, ASCII, МЭК60870-101/104 (опция), PROFIBUS (опция)
Дополнительные модули:
Размеры (ВxШxГ):
Малый модуль: 72×46×34 mm
Большой модуль: 95×77×45 mm
 |
Дополнительный порт связиОпция:
|
 |
Аналоговые выходы4 аналоговых выхода:
|
 |
Дискретные входы и выходы
|
 |
Дискретные входы и выходы
|
