PM335-PQ-A

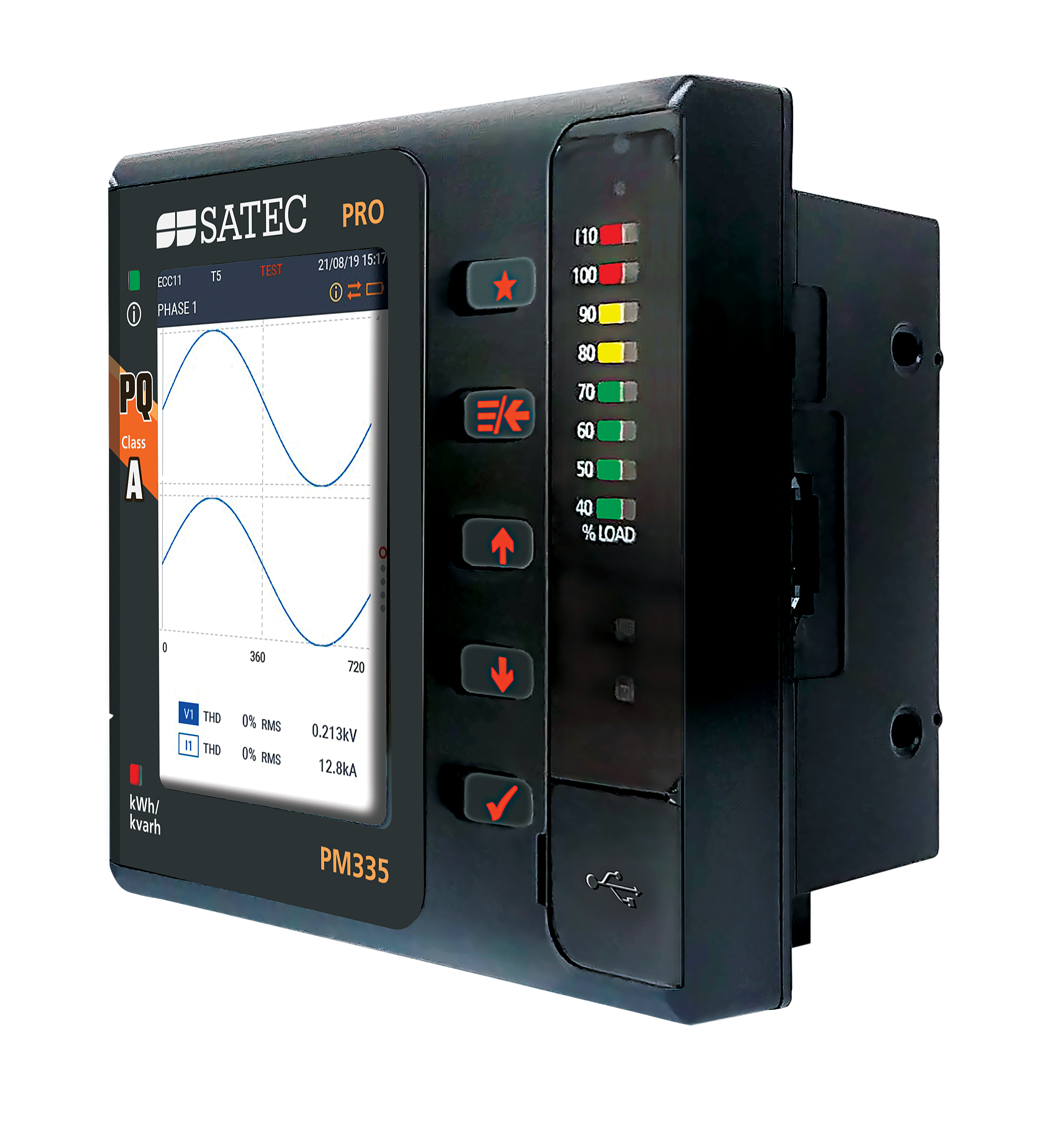

Прибор для измерений показателей качества и учёта электрической энергии PM335-PQ-A

Серия PRO-PQ-A — современные многофункциональные цифровые измерительные преобразователи SATEC. В приборах предусмотрены вcе необходимые функции измерений и анализа параметров качества электроэнергии, 16 ГБ энергонезависимой памяти (запись событий в течение 3-х лет), высший уровень электробезопасности CAT IV. Благодаря поддержке протокола МЭК 61850 и двум портам Ethernet, это идеальное решение для электрических подстанций.

РМ335-PQ-A — современный многофункциональный анализатор качества электроэнергии класса А, цифровой измерительный преобразователь и счетчик электроэнергии, предназначенный для сбора статистики с отчетами, регистрации событий и контроля показателей качества, мониторинга нагрузок и учета потребителей, автоматизации и повышения эффективности использования оборудования, передачи телеметрии и архивных данных благодаря независимым портам коммуникации (два Ethernet, один RS485, USB и оптопорт).

РМ335-PQ-A предназначен для использования в трехфазных трех- и четырехпроводных сетях и измеряет:

показатели качества электрической энергии согласно IEC61000-4-30 класс A, отчеты и статистика EN50160, напряжение, ток, частоту, коэффициент мощности, несимметрию тока и напряжений, коэффициент искажения синусоидальности тока и напряжения (THD, TDD, K-Factor), индивидуальные гармоники (до 63-й включительно), мощность (активная, реактивная, полная) и энергию (импорт, экспорт, многотарифная система учета TOU), минимальные, максимальные усредненные значения, интервальные мощности, чередование фаз и симметричные составляющие, ток нейтрали (измеренный и расчетный). Запись осциллограмм с выбором периодичности квантования. Программируемый логический контроллер.

Технические возможности и характеристики:

• современный дизайн с отображением параметров, фазора и осциллограмм на цветном ЖК-дисплее.
• класс A в соответствии с ДСТУ IEC61000-4-30, отчеты и статистика ДСТУ EN50160.
• фликер в соответствии с ДСТУ IEC 61000-4-15.
• гармоники и интергармоники в соответствии с ДСТУ IEC61000-4-7.
• резолюция для частоты до 0,0001Гц.
• расширенные параметры качества электроэнергии включая до 63 индивидуальных гармоник.
• запись осциллограмм до 256 точек на период, журнал регистрации событий качества, диаграммы влияния ITI (CBEMA).
• 16ГБ энергонезависимой памяти с доступом для изменений базовой конфигурации (структуры и распределения), создание пользователем собственных файлов данных и измерений под необходимые задачи.
• высокоточные (класс 0,2S) измерения в реальном времени (от 10мс или 1/2 периода).
• поддержка обмена в открытых протоколах коммуникации Modbus RTU, DNP3.0, IEC 60870-5-101/104, включая новейший IEC61850.
• резервирование питания и коммуникации, передача данных в несколько направлений или систем одновременно, путем использования двух независимых портов Ethernet с индивидуальными MAC и IP адресами, количество одновременных подключений 10 на один порт.
• Расширенный программируемый логический контроллер: 64 уставки, логика ИЛИ/И, многочисленные триггеры, программируемые пороги и задержки, управление через релейные выходы, запись данных, перекрестный запуск между несколькими устройствами для синхронного захвата и записи событий.
• модульное исполнение прибора с поддержкой 4 дополнительных модулей расширения.
• встроенные входы IOS: — 2 дискретных входа DI (сухой контакт), 1 дискретный выход DO твердотельное реле, 1 универсальный аналоговый вход AI (от -1мА до 20мА)
• возможность проведения измерений постоянного тока с использованием датчиков Холла
• возможность пломбирования, наличие оптического порта и функционала для коммерческого учета с расширенными тарифными профилями и регистрами.
• расширенные функции безопасности и три уровня парольной защиты.
• встроенный календарь и часы реального времени с питанием от батареи, поддержка синхронизации SNTP.
• поддержка типовой параметризации, структуры файлов и настроек приборов РМ130, РМ175.
• функции и инструменты для отладки, проверки подключения, тестирования связи, пофазное изменение полярности (направления) каналов тока без перемонтажа.

РМ335 выполнен в корпусе для монтажа на панель с вырезом 92 x 92 мм / 4 дюйма, на котором все три фазы и нейтраль можно контролировать одновременно. Простые для использования меню с возможностью настройки быстрого доступа к необходимым измерениям, поддержка нескольких языков, современные пиктограммы и графика создают удобную интуитивно понятную среду для эффективной работы с приборами.

В базовой комплектации прибор имеет: 1 порт USB, 1 порт COM RS485, 2 порта ETHERNET поддерживается линейная или кольцевая топология сети 2хRJ45, инфракрасный порт с MODBUS и IEC 62056-21.

Встроенные входы IOS: — 2 дискретных входа DI (сухой контакт), 1 дискретный выход DO (твердотельное реле), 1 универсальный аналоговый вход AI (от -1мА до 20мА).

Цена: по запросу
