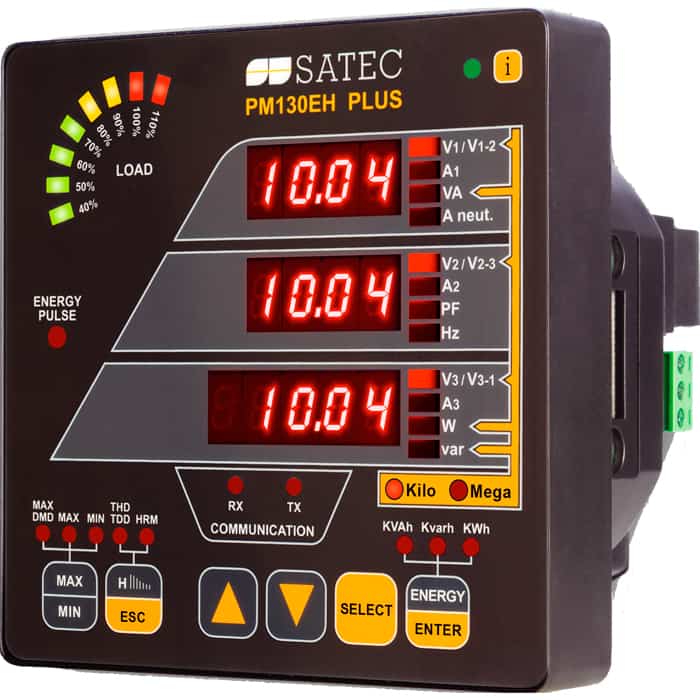

Универсальный электроизмерительный прибор SATEC PM130 PLUS
SATEC PM130 PLUS – трехфазный прибор, предназначенный для измерения основных параметров электрической сети.
Цифровой измерительный прибор SATEC PM130 PLUS является компактным измерителем, специально разработанным для удовлетворения потребностей широкого спектра пользователей от разработчиков электрических панелей и щитовых до операторов подстанций.
Универсальный электроизмерительный прибор SATEC РМ 130 PLUS обеспечивает трехфазные измерения до 100 параметров электроэнергии, включая показатели качества, мониторинг внешних событий посредством дискретных входов, взаимодействие с внешним оборудованием через контакты реле.
Описание SATEC РМ 130 PLUS
Серия представляет 3 модели, выполняющих измерения 80 электрических параметров локально, а также до 100 электрических параметров через интерфейс RS485
- PM130P – базовая модель, измеряющая напряжение, ток, частоту, мощность и cosφ.
- PM130E – добавляются измерения интегрируемой мощности, энергии, журнал событий, журнал для записи данных и хранения профиля нагрузки, многотарифный учет электроэнергии.
- PM130EH — добавляются измерения интегрируемой мощности,энергии, журнал событий, журнал для записи данных и хранения профиля нагрузки, многотарифный учет электроэнергии измерение гармоник (КИС, K-factor, индивидуальные гармоники до 40-й, приведенный КИС).
В приборе предусмотрена уникальная возможность установки одного дополнительного внешнего модуля.
Прибор имеет базовые функции контроля качества электроэнергии, а также функции защиты, сигнализации и управления.
Скачать информацию
Многофункциональный трехфазный прибор
- Измерение напряжений, токов, частоты, мощностей, cosφ, усредненных значений, несимметрии токов и напряжений, тока нейтрали
- Диапазон токов 0.1-200%Iном
- Многотарифный учет электроэнергии
- Класс точности 0.5S
- Межповерочный интервал 8 лет
Контроль качества электроэнергии
- Индивидуальные гармоники (до 40 гармоники) и углы
- Коэффициенты искажения синусоидальности тока и напряжения
- Несимметрия токов и напряжений; ток нейтрали
- Регистрация максимальных/минимальных значений с меткой времени
- Просмотр осциллограмм в реальном времени
Аварийная сигнализация и управление
- 16 программируемых уставок
- 4 счетчика
- Встроенные часы (RTC) и календарь
Источник питания
- Универсальный источник питания ACDC (85-264 В)
- Специальные версии (12, 24-48-72 В, DC)
Коммуникация
- Протоколы: Modbus, DNP 3.0, ASCII, МЭК60870-101/104 (опция), PROFIBUS (опция)
Спецификация заказа SATEC РМ130 PLUS
Код товара: PM130P
Основные функции PM130P PLUS, PM130E PLUS, PM130EH PLUS
| Три основные модели SATEC PM130 PLUS | P | E | EH |
| Измерение напряжения, тока, частоты | + | + | + |
| Измерения тока нейтрали | + | + | + |
| Измерение мощности (активной, реактивной, полной) | + | + | + |
| Измерение коэффициента мощности cosφ общего и пофазно | + | + | + |
| Определение несимметрии токов и напряжений, порядка чередования фаз | + | + | + |
| Измерение среднего тока 3-фаз, среднего напряжения 3-фаз | + | + | + |
| Измерение энергии (активной, реактивной, полной) | — | + | + |
| Многотарифный учёт электроэнергии (с модулем TOD) | — | + | + |
| Определение коэффициента гармонических искажений по току и напряжению | — | — | + |
| Измерение индивидуальных гармоник по току и напряжению до 40-й | — | — | + |
| Осциллографирование (8 периодов в реальном времени) | — | — | + |
| Ведение журнала событий | — | + | + |
| Ведение журнала данных (9 параметров, 2800 записей) | — | + | + |
| Установка часов и метки времени (с модулем TOD) | + | + | + |
| Регистрация максимумов и минимумов с присвоением метки времени | + | + | + |
| Контроль 16 программируемых уставок (мониторинг превышения заданных значений) | + | + | + |
| Специальные модификации частоты 25/50/60/400 Гц | + | + | + |
Дополнительные модули для PM130P PLUS, PM130E PLUS, PM130EH PLUS
Прибор SATEC PM130 PLUS имеет возможность установки одного дополнительного модуля за дополнительную плату:
| № |
Код заказа | Модуль |
|
| 1 | AO1 | 4 аналоговых выхода +- 1 мА | |
| 2 | AO2 | 4 аналоговых выхода 0-20 мА | |
| 3 | AO3 | 4 аналоговых выхода 0-1 мА | |
| 4 | AO4 | 4 аналоговых выхода 4-20 мА | |
| 5 | AO5 | 4 аналоговых выхода 0-3 мА | |
| 6 | AO6 | 4 аналоговых выхода +- 3 мА | |
| 7 | AO7 | 4 аналоговых выхода 0-5 мА | |
| 8 | AO8 | 4 аналоговых выхода +- 5мА | |
| 9 | ETH | Коммуникационный модуль Ethernet (TCP/IP, МЭК 60870-5-104) | |
| 10 | RS232 | Коммуникационный модуль RS232/422/485 | |
| 11 | PRO | Коммуникационный модуль PROFIBUS | |
| 12 | T3G | Коммуникационный модуль 2G/3G GPRS-модем (не поддерживается МЭК 60870) | |
| 13 | DIOR | 4 Дискретных входа (сухой контакт) / 2 электро-механических реле 250В/5А переменного тока | |
| 14 | DIOS | 4 Дискретных входа (сухой контакт) / 2 твёрдотельных реле 250В/0,1 А переменного тока | |
| 15 | TOD | 4 Дискретных входа (сухой контакт) / Часы реального времени с батареей | |
| 16 | 8DI | 8 Дискретных входов (сухой контакт) | |
| 17 | 12DIOR-DRC | 12 Дискретных входов (сухой контакт) / 4 электро-механических 250В/5А переменного тока | |
| 18 | 12DIOR-250V | 12 Дискретных входов (250В постоянного тока) / 4 электро-механических 250В/5А переменного тока | |
| 19 | 12DIOR-DRC-ETH | 12 Дискретных входов (сухой контакт) / 4 электро-механических 250В/5А переменного тока и дополнительный порт Ethernet (TCP/IP, МЭК 60870-5-104) | |
| 20 | 12DIOR-250V-ETH | 12 Дискретных входов (250В постоянного тока) / 4 электро-механических 250В/5А переменного тока и дополнительный порт Ethernet (TCP/IP, МЭК 60870-5-104) | |
| 21 | 12DIOR-DRC-485 | 12 Дискретных входов (сухой контакт) / 4 электро-механических 250В/5А переменного тока и дополнительный порт RS-485 | |
| 22 | 12DIOR-250V-485 | 12 Дискретных входов (250В постоянного тока) / 4 электро-механических 250В/5А переменного тока и дополнительный порт RS-485 | |
| 23 | 12DIOR-DRC-RS485 | 12 Дискретных входов (сухой контакт) без реле и дополнительный порт RS-485 | |
| 24 | T3C | Коммуникационный модуль 2G/3G CDMA модем | |
| 25 | 12DIOR-125V | 12 Дискретных входов (125В постоянного тока)/4 электро-механических 250В/5А переменного тока | |
| 26 | 12DIOR-125V-ETH | 12DIOR-125V плюс доп. порт Ethernet | |
| 27 | 12DIOR-125V-485 | 12DIOR-125V плюс доп. порт RS-485 |
